具有閉環功能的步進電機融合了步進電機和伺服電機技術的優點。它們比標準步進電機運行更平穩、共振更少，同時又能夠?qū)崿F(xiàn)位置反饋和控制，穩定時間短，并且不再失步。在需要滿足節能、運行平穩及高負載承受性的要求時，它們能夠取代步進電機。 與伺服電機相比，閉環步進電機的優勢在于：可在低轉速條件下實現高轉矩、穩定時間短、定位準確且無后部擺動、通常在相同尺寸下的價格更低廉。

閉環方法也被稱為通過編碼器產生受到磁場定向控制的正弦變換。閉環技術的核心是經過性能調整的電流控制，以及控制信號的反饋。使用編碼器信號，將對轉子方向進行記錄，并在電機繞組中產生正弦形狀的相電流。 磁場的矢量控制確保定子的磁場總是垂直于轉子磁場，而電場強度則精確地對應于所需轉矩。繞組中的電流受到控制，保證電機作用力均勻一致，使電機運行尤為平穩，從而實現精確的控制。

真/假閉環

某些步進電機雖然聲稱具有閉環功能并可配合編碼器使用，但卻不能通過正弦變換電流控制來進行磁場定向控制。這種步進電機只檢查步進位置，卻不能糾正運行中的步進角度誤差。具有磁場定向控制功能的真正閉環步進電機能夠補償運行過程中的步進角度誤差，還能在整步內對負載角誤差進行糾正。

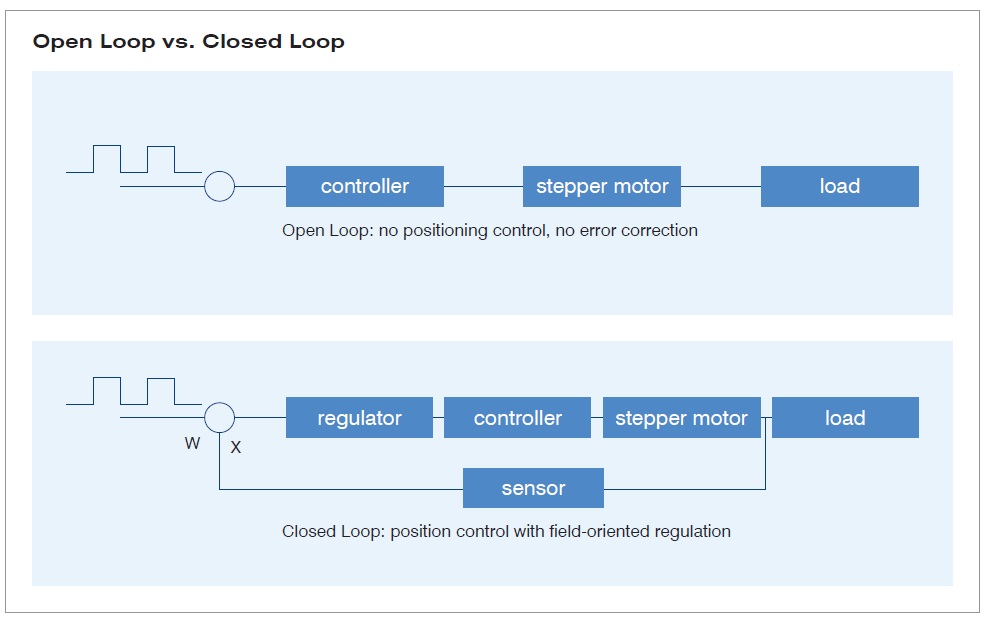

經典步進電機是可靠經濟的驅動器，可用于行進至固定位置。它們在脈沖方向模式中運行（也成為開環模式），包含一個開放的控制回路，其中的控制信號不會被反饋。其局限性是缺少位置反饋，原因是無法檢測到過載等因素所造成的步距錯位或失步。? 此外，當頻率較低時共振行為還會加劇，而負載小幅增加或轉矩峰值都會造成電機失步、同步失敗、甚至完全停轉。

閉環步進電機是經典步進電機技術的進一步發展。它們消除了經典步進電機的局限性和缺點：

• 不需要計算或購買安全儲備（通常高達 50%）
• 在負載浮動時具有更高效率，過載時不會停機
• 由于智能電流控制而實現節能運行
• 幾乎無共振
• 由于發熱和振動更少，軸承的使用壽命更長
• 即便在高轉速時也能達到高轉矩，因此加速時間更短
• 憑借監測和糾正實現精確定位

與伺服電機相比的優勢

Nanotec 的閉環步進電機可在眾多應用（例如卷繞應用或傳輸帶驅動）中取代伺服驅動器。不僅旋轉速度和位置能夠得到更精準的控制，還能控制轉矩（在轉矩模式下，通常像卷繞應用一樣需要這種控制）。閉環步進電機將二者的優點集于一身。由此，您不僅能夠獲得最大轉矩、最高效率和最佳動力，還能將轉矩波動降至最低，使電機的運行平穩性極高。

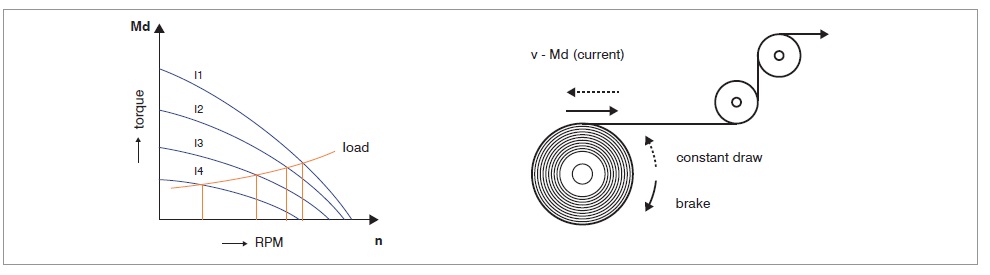

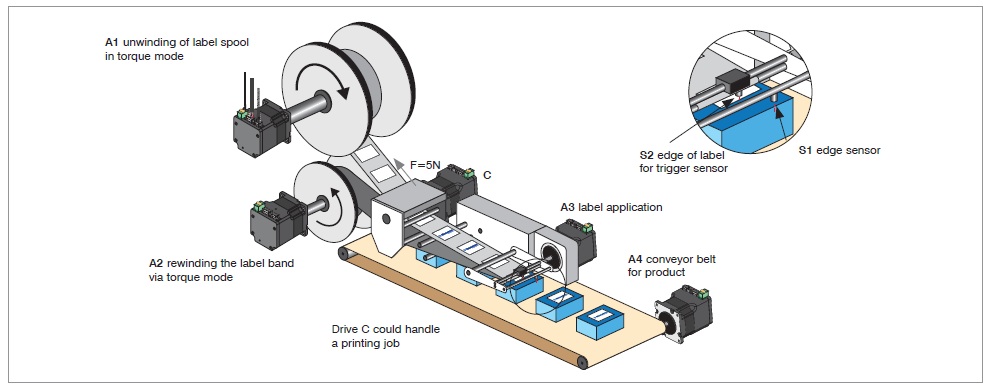

在轉矩模式下，閉環步進電機的作用類似于一個彈簧 – 彈力特性曲線可通過電位表進行設置。因此，電機會提供穩定的作用力，即便是在電機停頓需要抵抗某個作用力時也是如此。當作用力減小時，電機開始轉動，轉動與減小的作用力成正比，直至達到設置的電流和轉矩值。所以，閉環步進電機可完美適用于各種卷繞、張緊和擠壓任務。

在具有下述要求的應用場合，具有閉環功能的步進電機可充當替代方案：

• 需要在轉速低于 1000 rpm 的無變速箱緊湊型低成本解決方案中實現高轉矩，
• 需要快速調試而無需昂貴的優化，
• 需要在停頓時保持負載位置不變，
• 需要避免暫時和自由振蕩行為（在伺服電機中非常典型，尤其會在具有可變負載和震動時出現，可造成不容許的跟隨誤差）。在突發負載變化時，伺服電機會錯失定位，必須進行修正。
• 短距離，急停急起

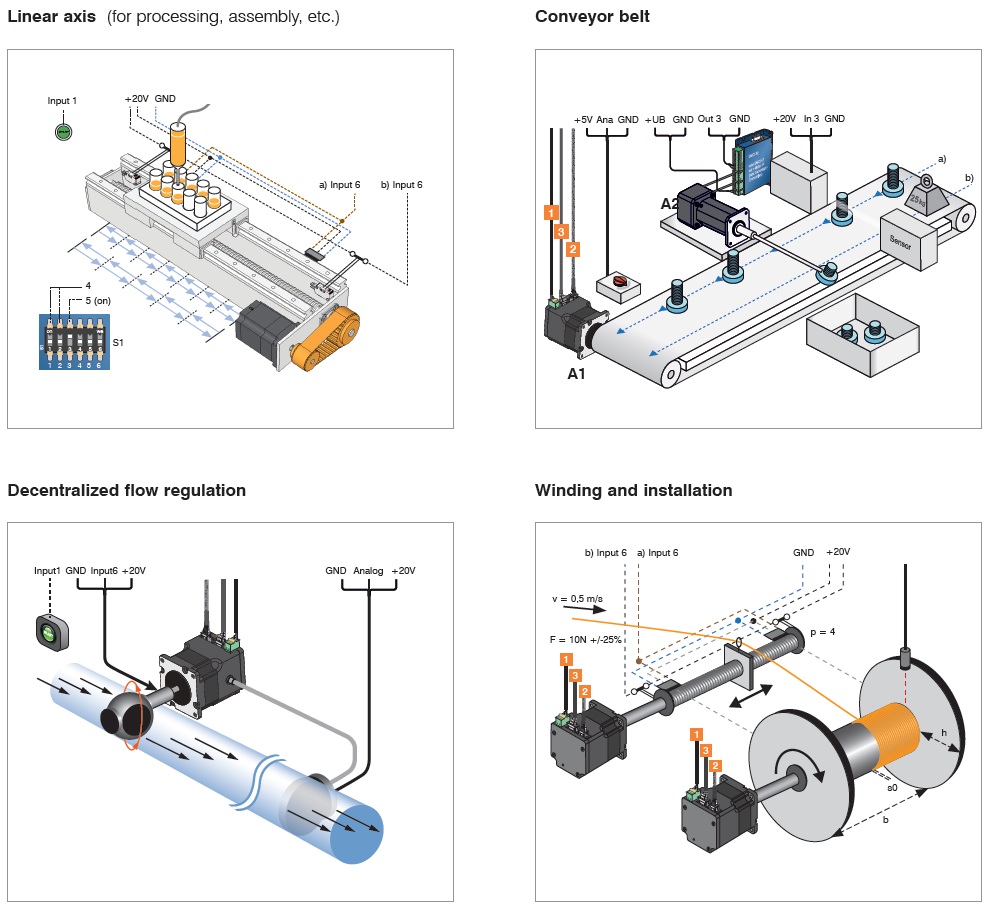

閉環步進電機的理想應用領域：

多軸應用（串行、Ethernet、EtherCAT、CANopen）
具有負載變化的定位任務
卷繞應用
皮帶驅動（啟動/停止、定位）
計量泵、填充設備
半導體安裝
晶圓生產
紡織機械/工業縫紉機
機器人
測試和檢查系統
要求平穩運行、穩定時間短、定位精準的應用
