IVD設備液面探測應用實例

?

液面探測在全自動醫療設備領域幾乎已經成為了必須功能，在全自動醫療設備的加樣移液過程中，都需要檢測探針是否接觸到試劑液面，以此作為設備系統進入下一步工作的依據。為了提高檢測速度, 目前大部分IVD儀器采用多路液面檢測以提高系統工作效率，設備在日常工作中這一液面探測功能會被成千上萬次使用，一旦液面探測出現任何偏差就會出現撞針、試劑交叉污染等設備異常運行狀態，如何保證多路液面探測有序、穩定、高效地工作也成為全自動醫療設備研發人員的一個工作重點與難點。

在《醫療設備液面探測方案：電容式液位傳感器》一文中，已經詳細介紹了電容式液位傳感器PCS0902相對于傳統液面檢測方案的不同及幾大優勢，獲得了廣大IVD設備廠商的認可。從廠家試樣到批量化用于設備生產過程中，我們收到很多工程師關于PCS0902液面探測模塊的使用問題，這些疑問大同小異，本文將結合某IVD設備廠商從拿到模塊，到最終成功批量化應用的成功項目實例，對某些普遍問題進行分析解答。

此項目實例為全自動免疫分析設備的試劑液面探測應用實例，文章將從初次實驗的不理想效果開始，描述到最終達到預期效果的整個過程。

初次測試：

測試方式及工具：采用PCS0902電容式液面探測模塊單端模式一進行檢測，線纜芯線接單層探針, 上位機電腦上運行譜思公司的PUSICAN工具軟件進行實時波形監控。

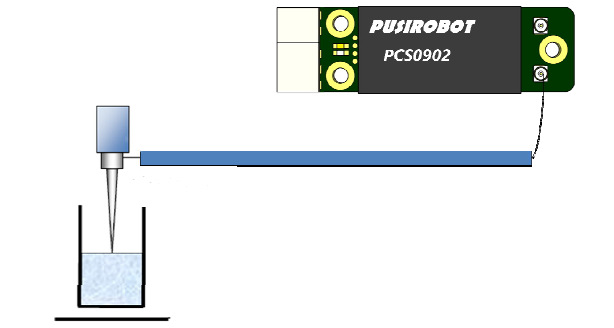

探測示意圖：

?

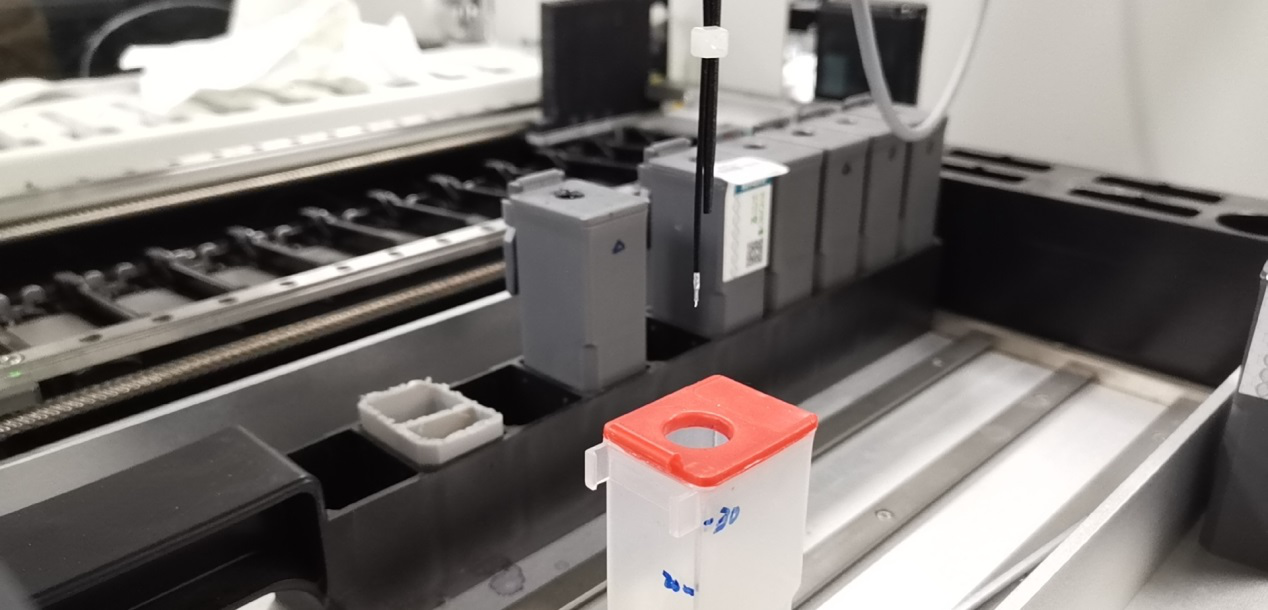

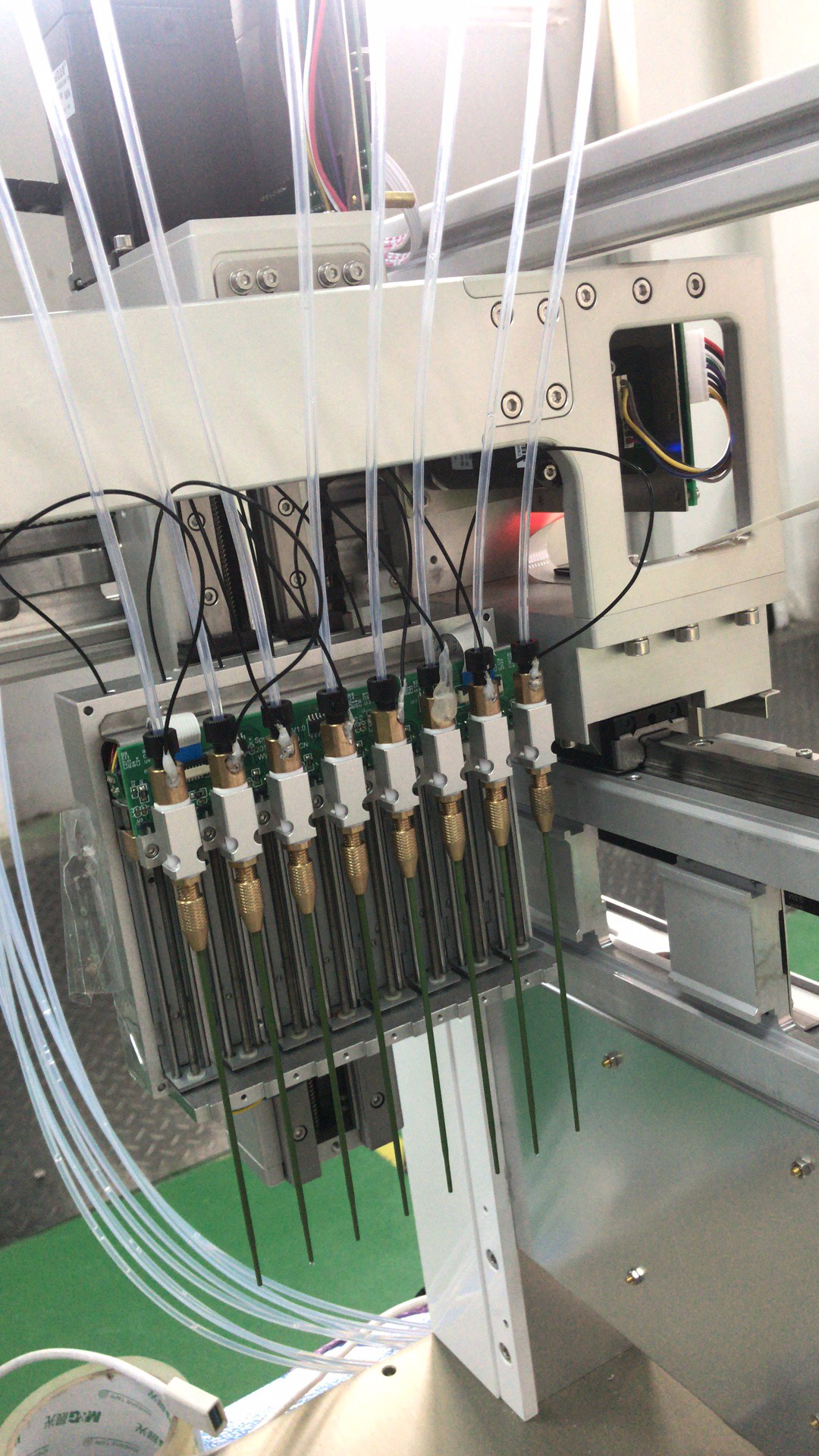

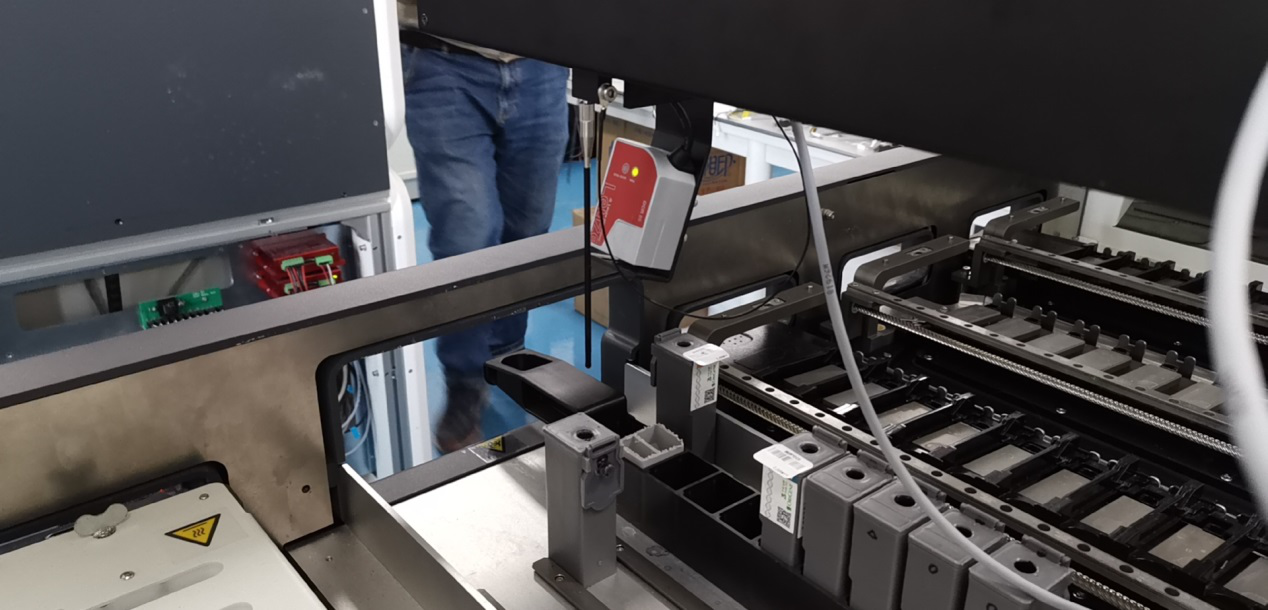

實驗環境圖：

?

實驗試劑：蘇木素

????蘇木素是從洋蘇木中提取的一種染色劑，它在被氧化后生成蘇木精，同媒染劑（常用的是三價的鐵或鋁的鹽）一起使用，能夠使細胞核染色。蘇木素是一種堿性染料

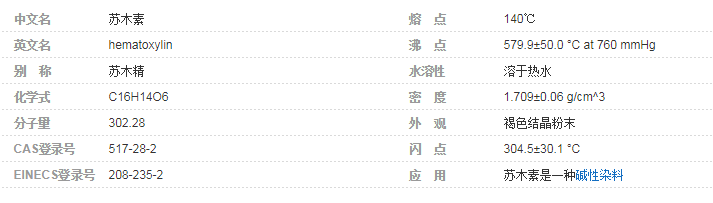

特性：

?

分子結構：

?

設備搭建好，初次開機后空針電容值探測曲線圖：電容值波動較大，并且不在零位線

?

點擊空針較準后空針情況電容值探測曲線圖：電容值回到零位線附近，但波動依然較大

?

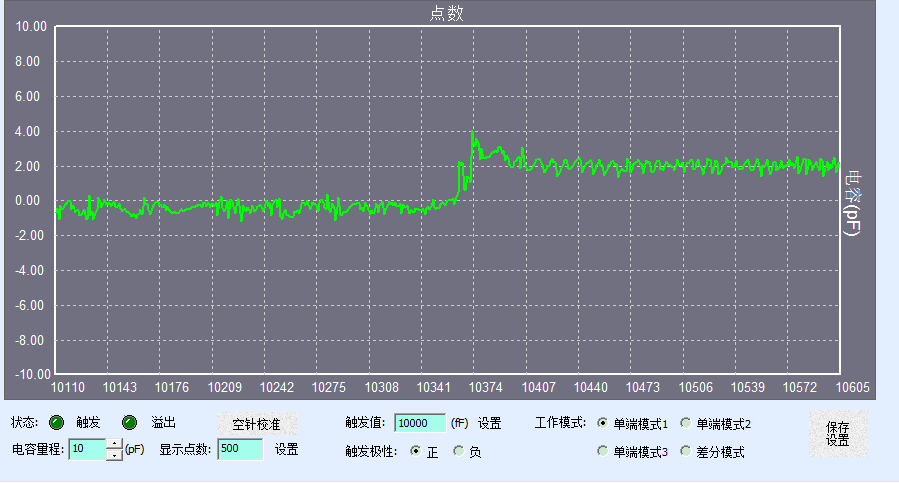

探測試劑為蘇木素時電容值曲線變化圖：電容值變化很小，只有2pF左右

?

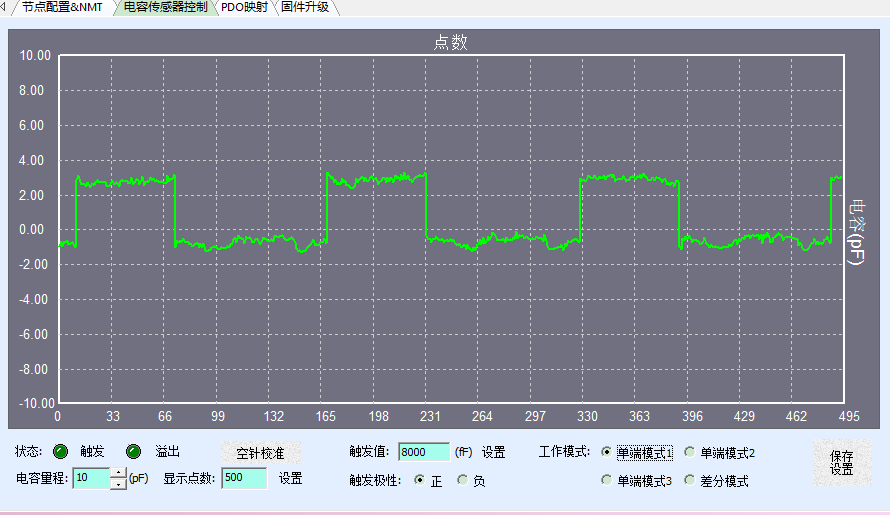

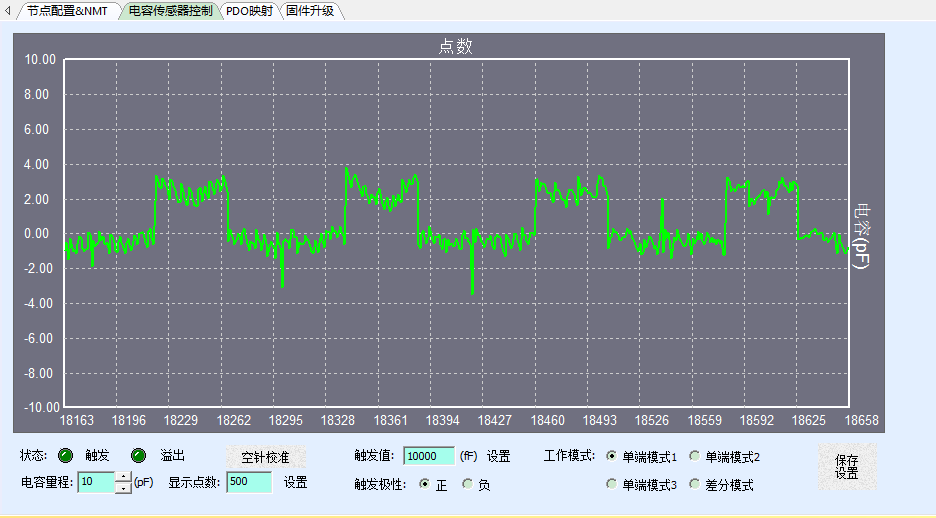

反復探測蘇木素試劑，電容值變化曲線圖：

?

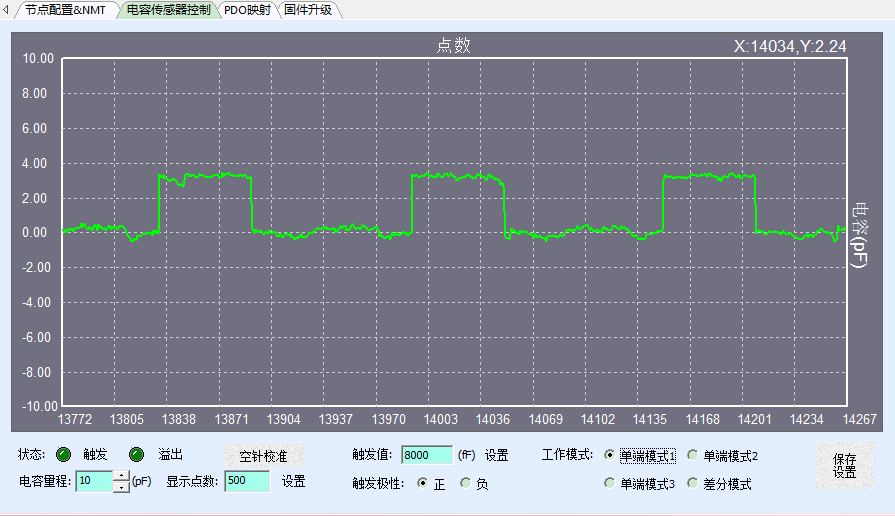

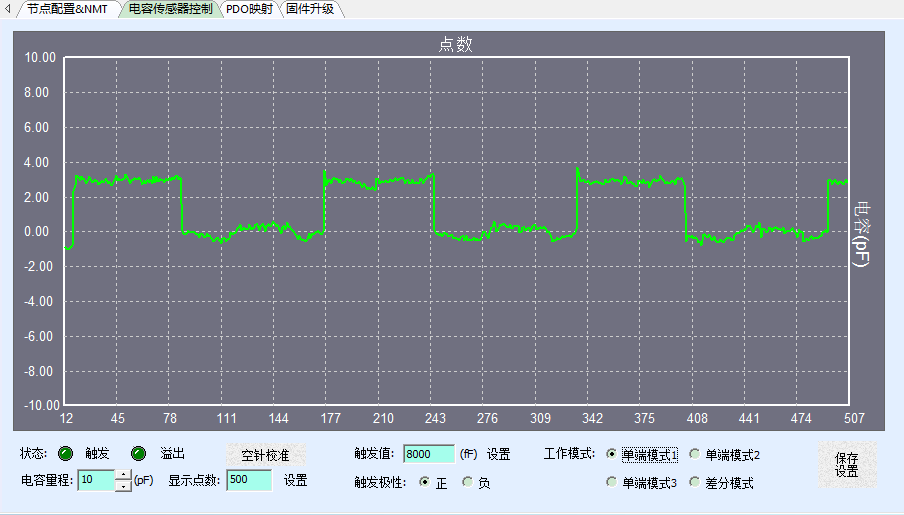

初次實驗效果不太理想，除上面描述的問題以外，還存在一些其他問題，但經過分析改進后，最終得到如下圖的理想探測波形，實現產品在設備上的批量化應用。從初次測試效果很不理想，到最終的期望效果，我們總結了如下幾點主要影響因素, 以下詳述改進過程。

?

影響因素一、模塊供電對檢測值的影響：

在實驗一中，僅用設備主板的5V供電口為PCS0902模塊供電，空針較準后得到的空針檢測波形如下：

?

可以看到空針時的電容檢測值波動比較大，檢測值不穩定。

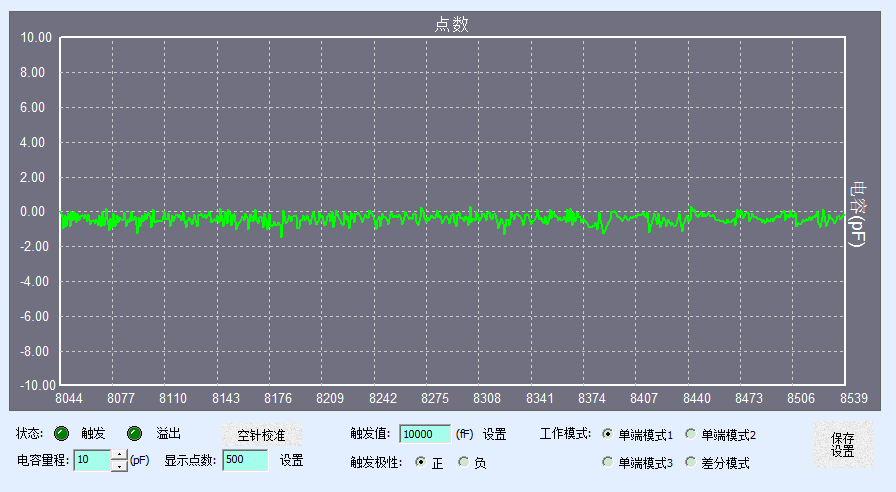

改進方式：將模塊供電電源與其他系統部件供電分開，改為標準單一的穩壓5V供電，將PCS0902模塊電源地、設備電源供電地與設備機架地共地處理，之后得到的空針檢測值波形如下：

?

?

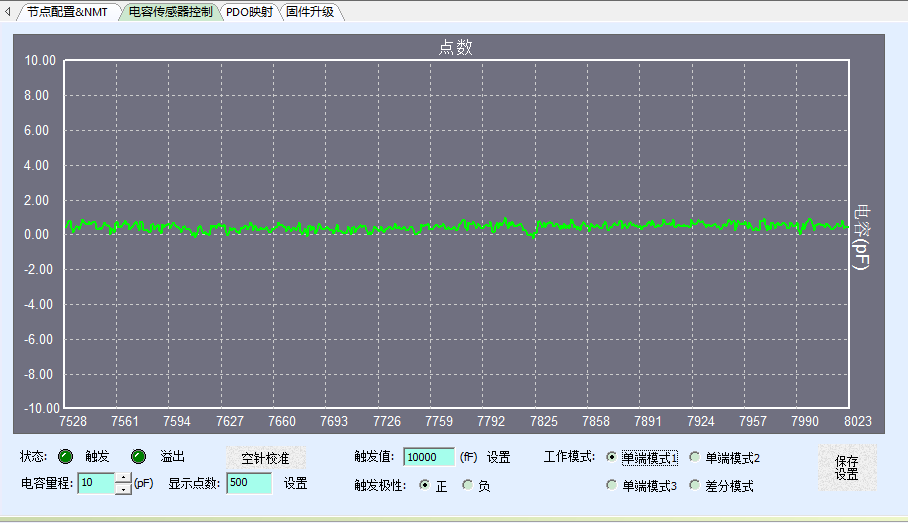

兩圖對比可以看到，空針檢測值波動有明顯減小。

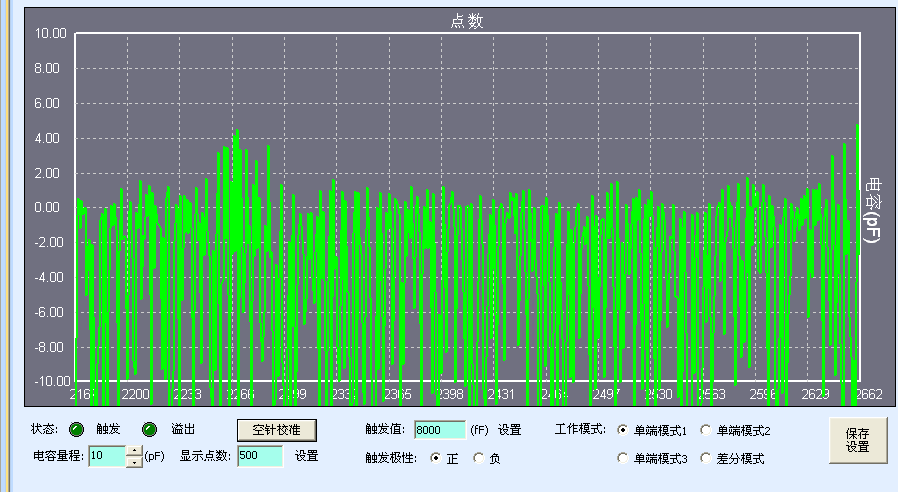

另外還有一個客戶, 在測試時使用的劣質5V開關電源, 而且將屏蔽層與金屬機架接觸, 上電后看到的電容波形已經不能用紋波來形容了:

?

為了對比電源的影響程度, 客戶采用純凈電源(電池供電)后的對比波形如下:

?

關于屏蔽層信號的連接, 我們可以從PCS0902電容式檢測模塊的內部信號圖來分析：

?

?

該圖表示了模塊的外層屏蔽信號和芯線信號，從此原理圖可以知道，使用模塊時并不是簡單的外層屏蔽信號接地，也不是屏蔽層之間接地，而是應該機架接地。

影響因素二、加樣針固定材料對檢測值的影響

?

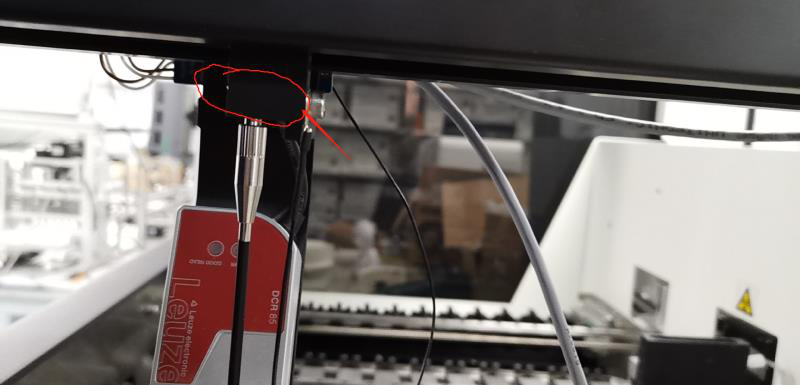

上圖紅色圈內為實驗一中，單層探針固定基座，材料為POM，這種固定材料的介電常數相對較高，會造成電容檢測值波動大，基礎電容值高，建議采用聚酰亞胺作為探針固定材料。

介電常數又稱電容率或相對電容率，表征電介質或絕緣材料電性能的一個重要數據，常用ε表示。它是指在同一電容器中用同一物質為電介質和真空時的電容的比值，表示電介質在電場中貯存靜電能的相對能力?？諝夂虲S2的ε值分別為1.0006和2.6左右，而水的ε值較大，10℃時為?83.83。

根據物質的介電常數可以判別高分子材料的極性大小。通常，相對介電常數大于3.6的物質為極性物質；相對介電常數在2.8~3.6范圍內的物質為弱極性物質；相對介電常數小于2.8為非極性物質。

同理，我們根據高分子材料的極性也可以大致推測材料介電常數大小，極性基團多，介電常數高，極性基團少，介電常數小。

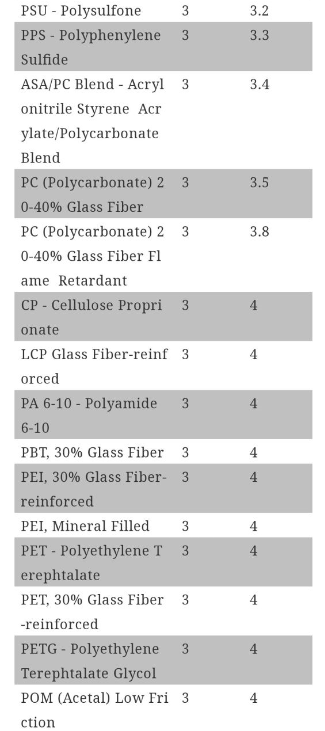

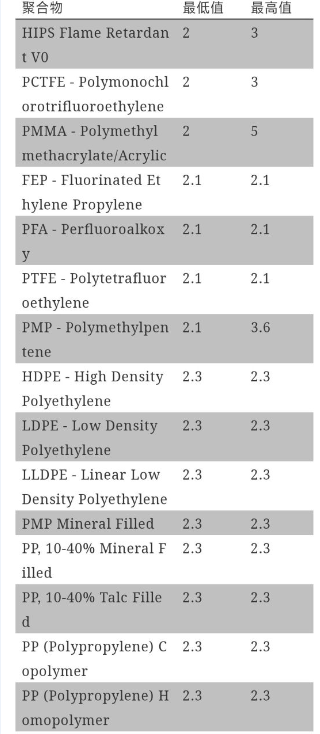

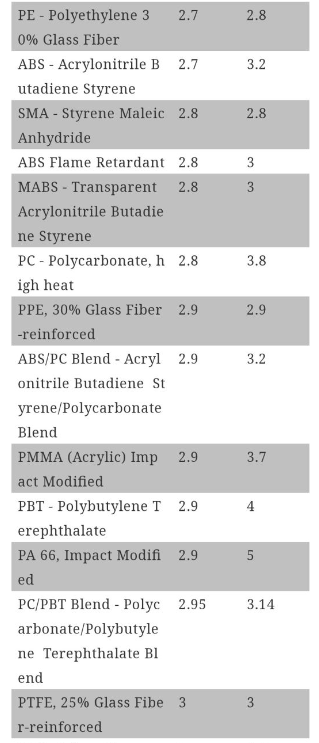

下面是常見絕緣材料的介電常數大小：

?

?

?

?

在使用PCS0902液位探測模塊配合探針進行試劑電容值檢測時，需要選用介電常數盡量小的絕緣材料用作探針與金屬機架之間的固定材料。

影響因素三、探針類型對電容檢測值的影響

其他條件相同，不使用探針，直接用譜思公司隨貨提供的同軸線纜代替探針，線纜芯線接觸液面如圖：

?

?

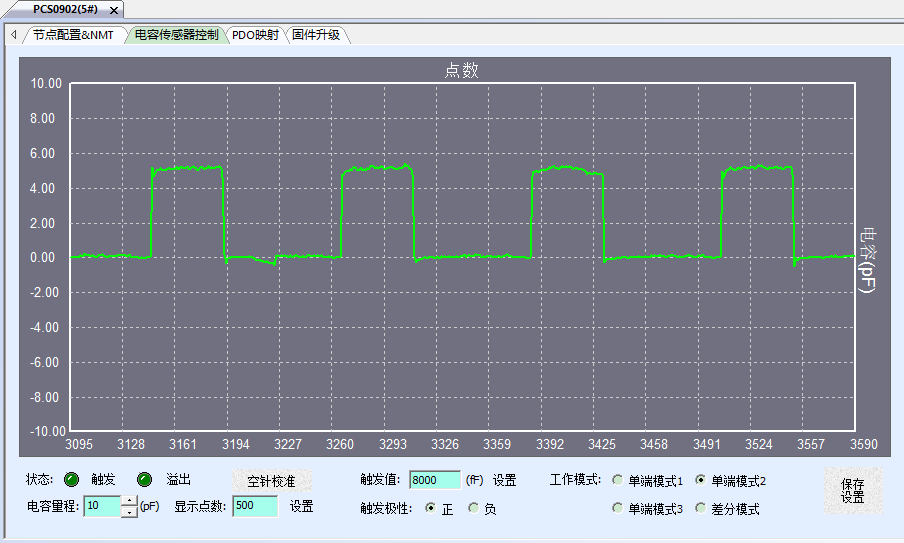

探測波形如下：探測波形非常穩定

?

?

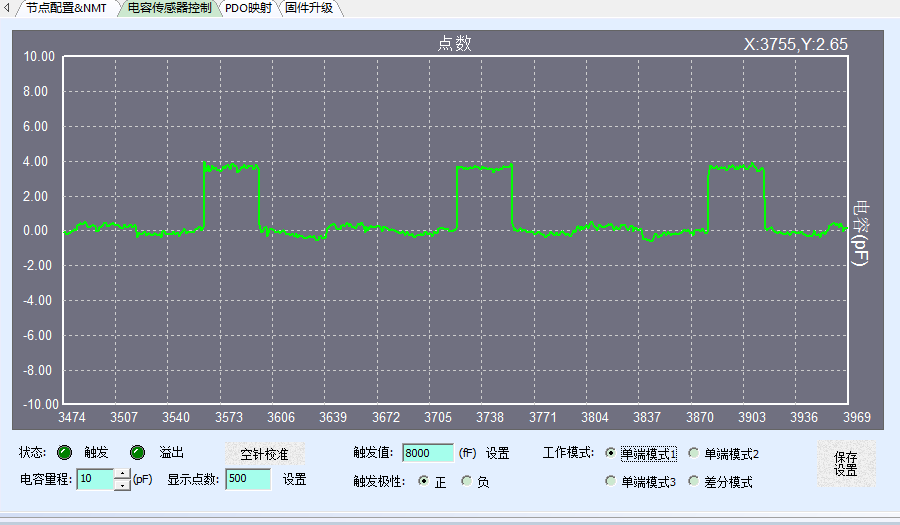

使用帶屏蔽層雙層探針，探測波形如下：

?

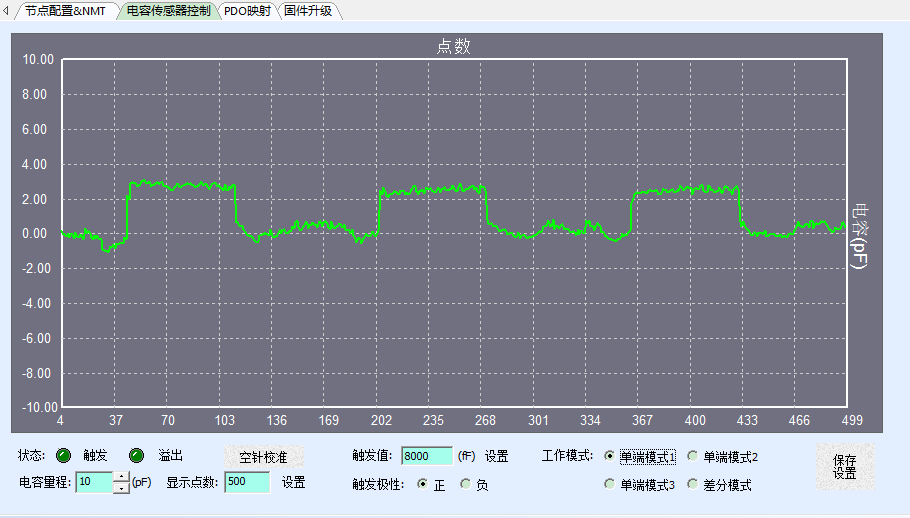

使用不帶屏蔽層的單層探針，探測波形如下：

?

?

由波形對比可知，在不使用探針直接用同軸線纜探測時，信號探測值最穩定，使用雙層探針、單層探針，探測效果依次下降。檢測信號從探測終端傳輸?shù)絇CS0902模塊的過程中，對檢測信號的屏蔽保護尤為重要。因此建議設備廠商采用帶屏蔽層的雙層探針，并盡量減小檢測信號的傳輸距離，避免不必要的信號干擾。

影響因素四、在系統管路中有液體時（主要指探針內部及與探針相連的后端管路有清洗液或其他液體），探針管路與探針后端管路是否有用閥斷開，對電容檢測值的影響

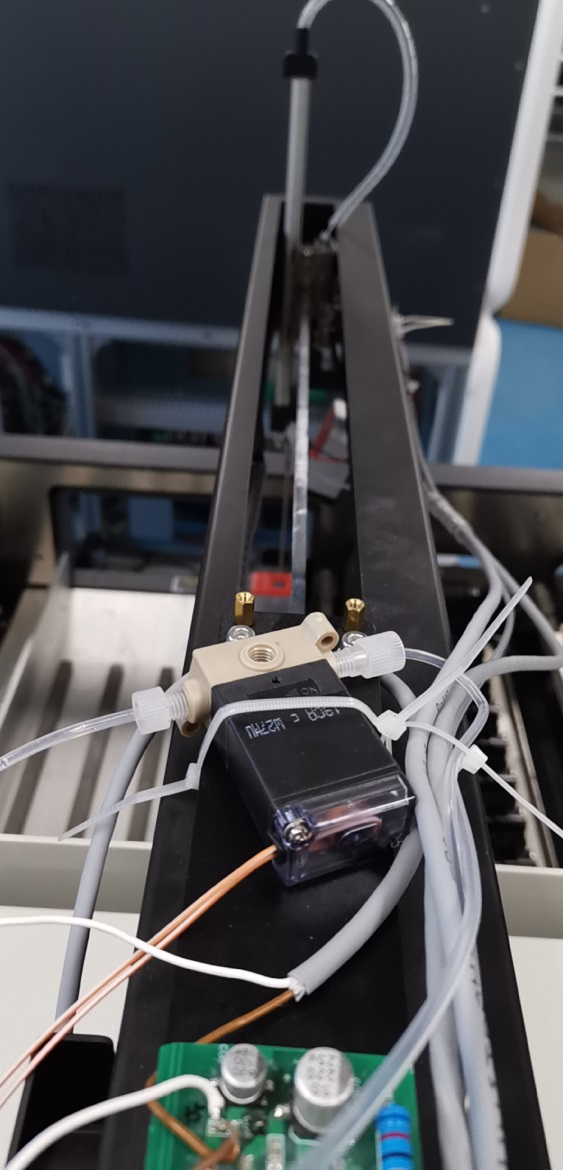

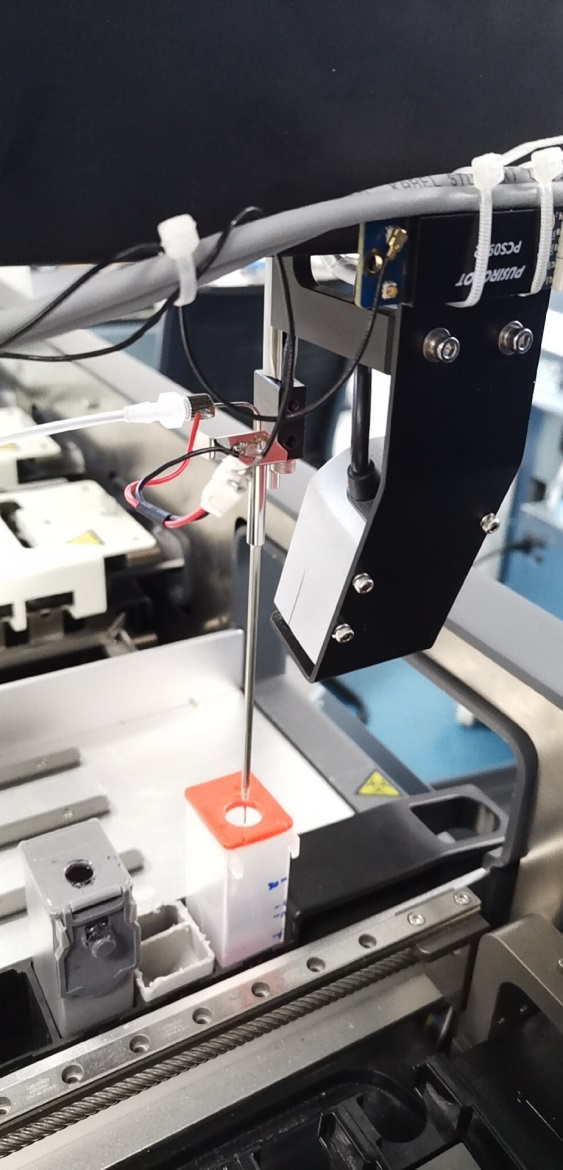

管路中灌注清洗液，接上雙層屏蔽探針，并在探針管路與后端液路之間加電磁閥控制液路通斷，探針與電磁閥安裝如下圖:

??

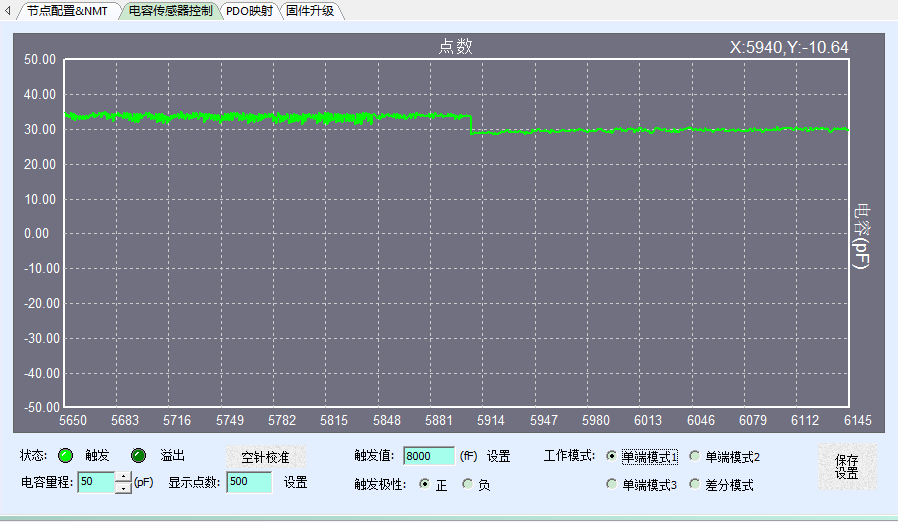

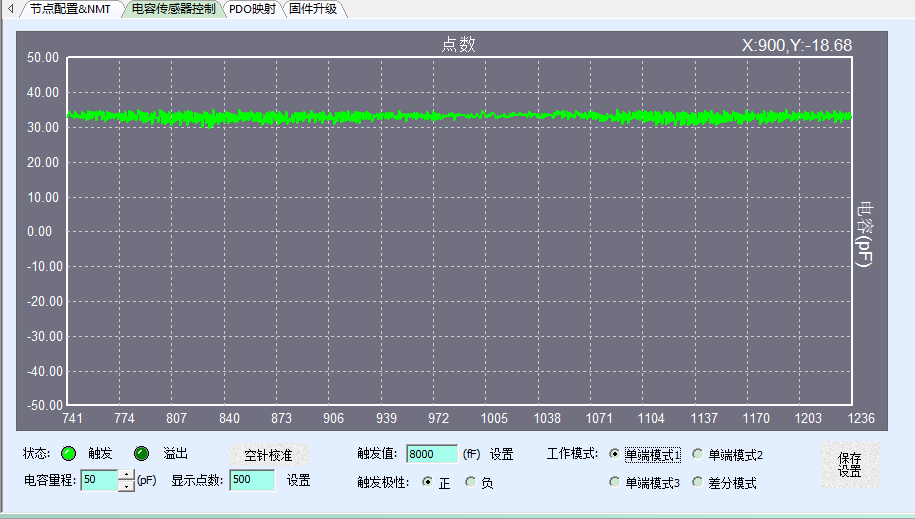

在電磁閥打開，探針液路與后端液路接通時，測得波形如下：空針信號大約33pf，信號變化幅度為4pf

?

電磁閥關閉，前端液路與后端液路切斷時，檢測值波形如下：

?

由兩圖對比可知，在系統管路中灌注液體后，探針前端液路是否與探針后端液路導通，對電容檢測值影響特別大。造成此種現象的主要原理是液體中的導電離子(在大部分清洗液中都會有導電離子)，導致探針和系統后端連成了一體，嚴重影響電容檢測值。

影響因素五、探針前端液路與后端液路接通時，探針前端液路中，清洗液是否與探測液之間有空氣柱對檢測值的影響。

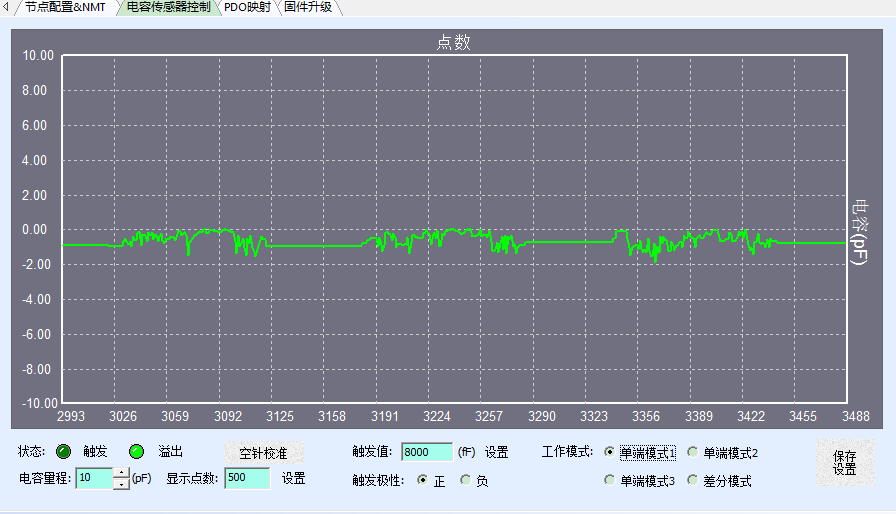

電磁閥關閉，前端液路與后端液路斷開，探針前端液路中，清洗液與探測液之間無空氣柱斷開，對試劑進行探測，檢測值波形如下：試劑探測值與空針檢測值無法區分

?

電磁閥關閉，前端液路與后端液路斷開，探針前端液路中，清洗液與探測液之間有200ml空氣柱，對試劑進行探測，檢測值波形如下：試劑探測值與空針檢測值可以區分

?

兩圖對比可知，電磁閥關閉，系統前端液路與后端液路斷開時，前端液路中是否有空氣柱在清洗液與探測試劑之間進行阻斷，對探測值得影響非常大，有空氣柱阻斷探測效果會好很多，此種波形最終達到設備要求。

因此，在使用電容式檢測模塊PCS0902配合探針對試劑進行探測時，首先需要設計合理的檢測流程，此處推薦一種成功的探測流程作為參考（不同設備可能有細微差異）：

• 打開閥門，導入清洗液，對探針進行沖洗；
• 保持閥門打開，吸取固定的空氣體積，方便后續與測試液體之間形成空氣柱，防止混液。這個體積一般為20uL；
• 關閉閥門，切斷后端清洗液池的連接，這個步驟是為了防止后端大量清洗液對探針前端測試電容值的影響，因?yàn)榍逑匆菏菐щ婋x子；
• 空針校準；
• 吸取測試液體，測試電容值；
• 測試液體完成后，將測試液體放入反應試管中，然后打開閥門，對探針用清洗液進行清洗；
• 第二次測試的時候重復上述步驟，但是此時可以減去空針校準環節，因?yàn)榈诙翁结樓岸耸Ｓ嗟那逑匆旱碾娙葜岛偷谝淮位臼且恢碌模蕴结樓岸说介y之間的長度L盡量越小越好，越小的話，測試產生的漂移就越小。

影響因素六、大功率干擾源對電容檢測值的影響

在客戶反饋的眾多問題中，我們也有發現大功率器件對檢測值造成影響的問題.

實驗環境如下：

?

在大功率泵工作時，空針測得波形如下：

?

客戶換了多家液位檢測模塊和探針連接方法, 均無法有效去除掉這種強干擾. 最后客戶在譜思的工程師協助下, 修改了PCS0902模塊的濾波器參數， 將干擾信號的特定頻率濾掉, 更新固件之后, 當大功率泵工作時，空針檢測波形如下：

?

從波形圖可以看出，修改固件濾波器參數后，干擾明顯減弱。這個案例反映了PCS0902電容檢測模塊的算法靈活性, 不同于一些采用集成液位芯片的解決方案, PCS0902基于純軟件算法, 如下圖:

因此在這種情形下, 可以根據客戶實際的機架分布電容和固有的干擾特性,?來調整和修改濾波器參數,?從而獲得獨特的檢測效果，工程師首先通過pusican工具,?獲得設備的干擾頻率特性,?然后再對應修改參數,??最后獲得理想的檢測波形.

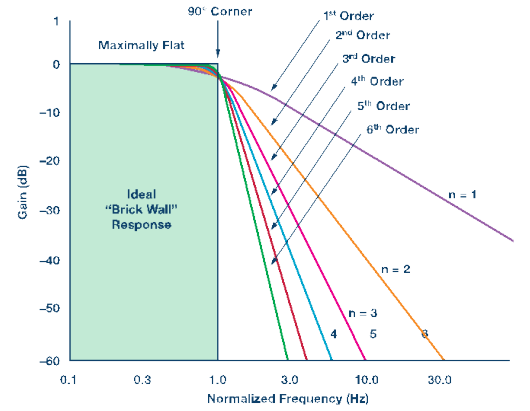

數字濾波器信號圖如下：

?

?

影響因素七、不同探測試劑對電容檢測值的影響

在避免以上五大影響因素可能帶來問題的情況下，分別檢測相同體積不同試劑得到的波形圖如下：

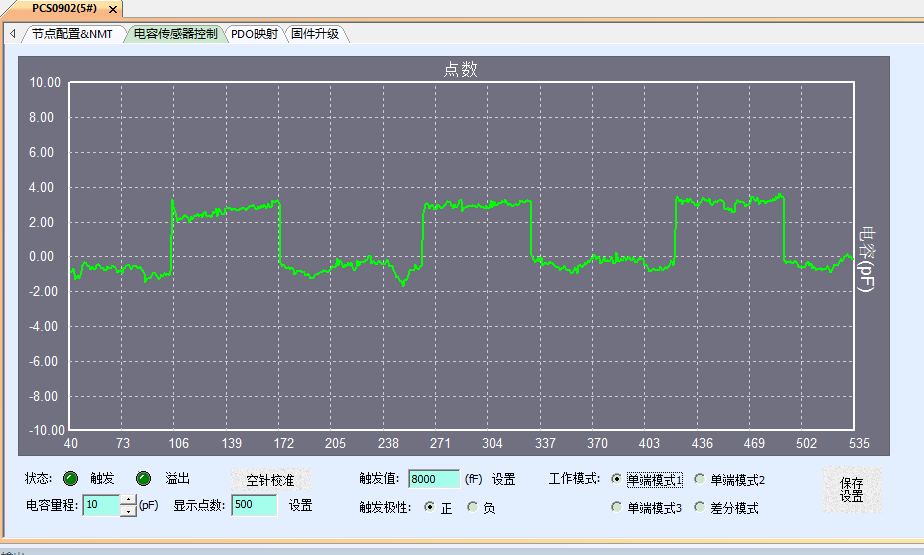

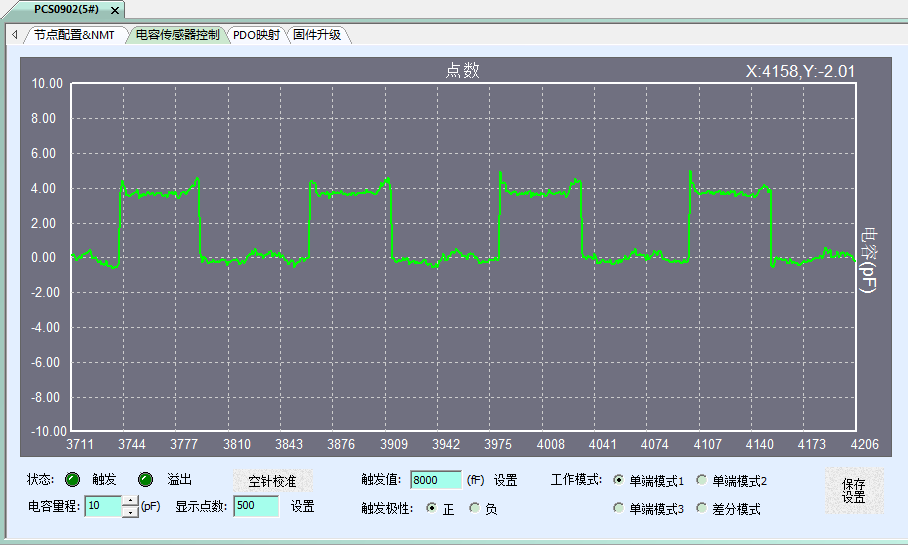

檢測試劑為一抗時波形如下：

?

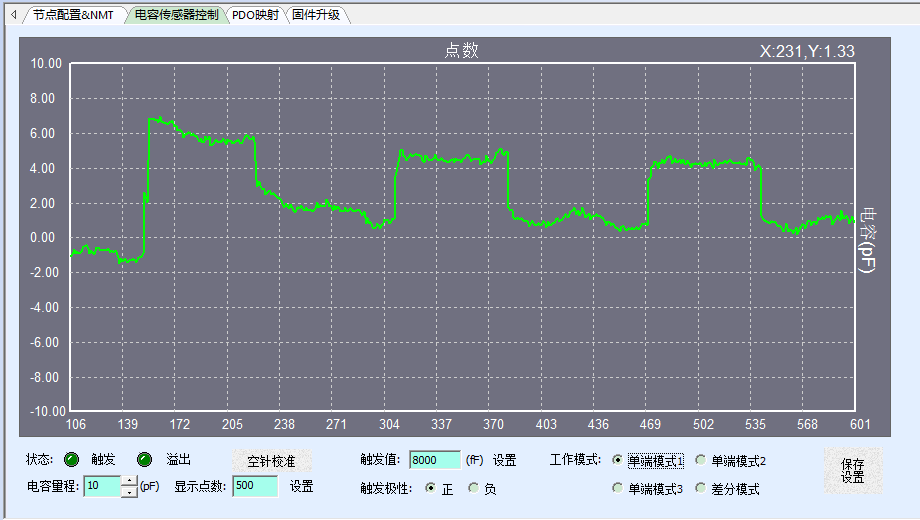

檢測試劑為蘇木素是波形如下：

?

檢測試劑為DAB稀釋液時波形如下:

?

檢測試劑為DAB濃縮液時波形如下：

?

檢測試劑為增強劑時波形如下：

?

從圖可以看出，不同試劑得到的檢測波形會有所不同，主要原因就是不同的試劑會有不同的介電常數，介電常數值越高，越容易被檢測。

?注：本文案由PUSIROBOT供稿
