微型滾珠直線步進電機-20MBG

20系列微型集成滾珠絲杠步進電機，無聯軸器，電機和絲杠一體化結構，節省安裝空間。滾珠絲杠和螺母壽命更長，精度更高。可提供不同長度的絲杠長度。還提供用于位置反饋的編碼器閉環電機版本。結構緊湊，推力大，精度高。是不同于T型絲杠有效的補充產品。

Features

一體化結構
豐富的電機規格可選
更長的壽命和更高的精度
不同的絲杠長度可選
內置編碼器版本可選
電機驅動器/電機控制器可選
理論可達0.2um/步

規格參數

推力（N）:	70 N
速度（mm/s）:	10 mm/s
法蘭尺寸:	20 mm
步長（um):	5~10 um
機身長度:	38 mm
導程/螺距:	1mm或者2mm mm
行程L1（mm）:	按需生產 mm
輸出類型:	外部驅動式
內置編碼器:	是
可選:	編碼器
定制化:	L1 Different lengths available
可選驅動器 / 控制器:	Motor Controllers / Drives available
訂貨代號:	20H38MBG0401E2000-L1
品牌制造商:	YANLANMC

DIMENSIONS (MM)

20MBG(開環版本)

?20MBGxxE2000 (A built-in encoder)（內置編碼器版本）

*尺寸圖紙請與YANLANMC（研藍）獲取完整的圖紙規格

Force-Velocity Curve力速特性

?*Measured in the laboratory, safety margin must be greater than the above value 30% to 50%

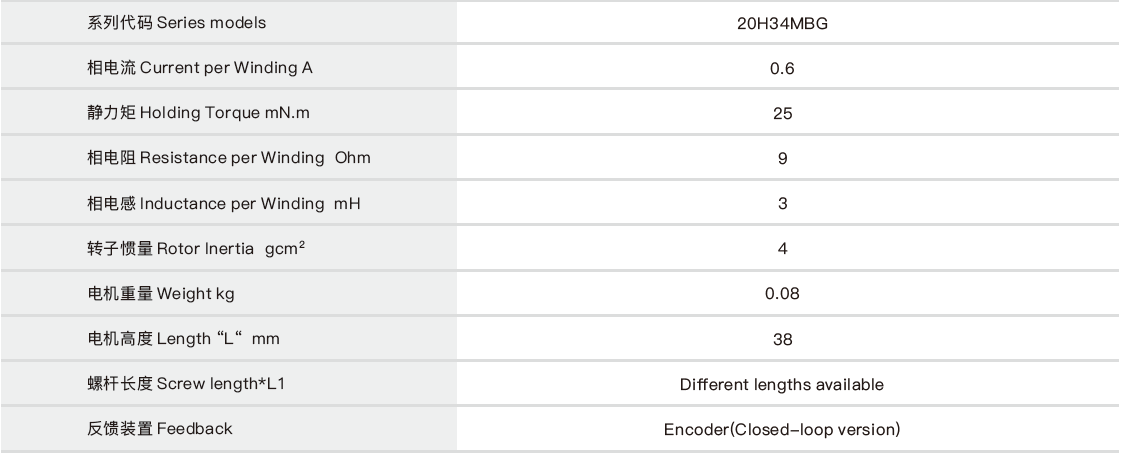

MOTOR PARAMETERS

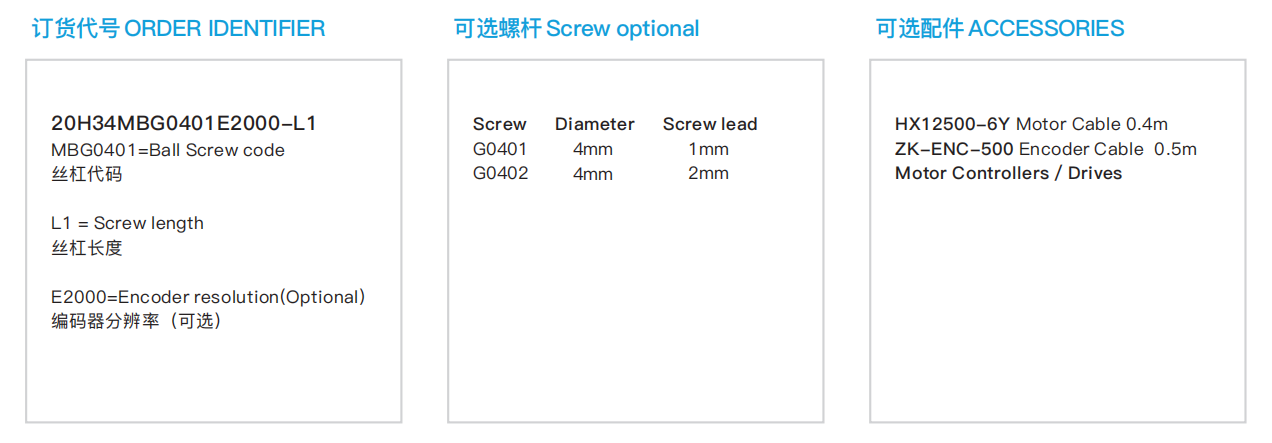

ORDER IDENTIFIER

3D預覽
