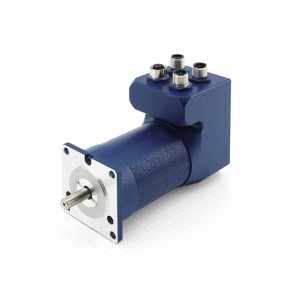

CAN總線一體式伺服電機-220W-IP65防護-PD4-EB59CD-M-65-2

智能型集成式伺服電機，額定功率220W，,內置CANopen總線驅動與控制，額定轉速3500rpm，額定/峰值扭矩：0.6Nm/1.8Nm。M12航空接插件連接。一體化結構，省空間，省布線，簡化電氣系統。法蘭尺寸56mm(Nema23)。

Features特性

德國30年+技術積累
集成式伺服電機，內置驅動器
高速，高響應
IP65防護等級，防水防塵
CANopen總線
內置編程運動控制器
全球領先的運動控制算法，平穩安靜
單圈絕對值編碼器
模擬量，數字量I/O功能支持自定義

規格參數

額定轉速:	3500rpm
力矩（Nm）:	0.6 Nm
控制接口:	CANopen
電機法蘭 (mm):	56 mm
控制接口:	CANopen
獨立編程控制:	Yes
輸入 & 輸出:	6個數字量輸入（5/24V） 1個模擬量輸入（0-10V） 2個數字量輸出（最大24V/100mA）
選裝變速箱:	是
IP防護等級:	IP65
定制化:	R出軸 D扁軸 K鍵槽
訂貨編碼:	PD4-EB59CD-E-65-(R)-CYAN

尺寸圖

文檔下載

文件	類型	大小	最后更新	鏈接
PD4-EB59CD-M-65-2 Data Sheet	pdf	226.397KB	12月 / 26 / 2019	Download
PD4-EB59CD-M-65-2 3D Model	stp	2.128MB	12月 / 26 / 2019	Download
PD4E_CANopen_Technical-Manual_V1.0.2	pdf	3.798MB	12月 / 27 / 2019	Download
Product_Overview_PD4-EB	pdf	530.007KB	12月 / 27 / 2019	Download
